Volet Affichage

Le volet "Affichage" permet de sélectionner les éléments à afficher dans la partie centrale de la vue "Test courant" et dans le volet "Courbes" :

•Vidéo / Suivi :

oCentre : le point identifié comme étant le centre de l'animal détecté. Le point correspond à la position de l'animal.

oTête : La position de la tête de l'animal ( si l'option "Détecter la tête de l'animal" est sélectionnée dans le protocole )

oTrace temporaire ( Centre ou tête ) : la partie du chemin parcouru par l'animal autour de l'image courante ( 15 points avant, 15 points après ).

oTrace ( Centre ou tête ) : Le chemin parcouru par l'animal pendant toute la durée de l'analyse.

oTrace partielle ( Centre ou tête ) : Le chemin parcouru par l'animal entre le début de l'analyse et l'image courante de la vidéo.

oDirection / vitesse : vecteur indiquant la direction dans laquelle se déplace l'animal ainsi que la vitesse à laquelle il se déplace.

oComportements : La position des périodes des comportements ( uniquement si le test est analysé et que la période est située pendant la période d'analyse ).

oArène / Zones : L'arène et les différentes zones définies dans le protocole.

oZones visitées : les zones visitées par l'animal s'affichent en surbrillance.

oContour : boîte carrée qui délimite la zone ou l'animal a été détecté.

oAnimal : zone qui correspond à la partie de l'image ou l'animal a été détecté.

oCompte à rebours et icône d'enregistrement : compte à rebours avant le début et la fin de l'enregistrement et icône clignotante pendant l'enregistrement d'une vidéo ( Cette option apparaît uniquement pour les tests en attente d'enregistrement avec une webcam ).

oVidéo : la vidéo en arrière plan.

•Courbes :

oVitesse : vitesse de l'animal calculée sur les données de position après application de l'algorithme de lissage choisi dans les options de lissage de l'expérience .

oVitesse ( données brutes ) : vitesse de l'animal calculée en fonction des données brutes de position ( avant lissage ).

oMouvement, Immobilité : périodes ou l'animal est en mouvement ou immobile ( selon le critère défini dans l'onglet Généralités du Protocole ).

oZones : périodes ou l'animal est présent dans une zone.

oAnimal non détecté : périodes ou l'animal n'est pas détecté.

oComportements : les périodes de comportements

Lors du réglage des paramètres de détection, les éléments qui peuvent être affichés sur la vidéo sont les suivants :

•Vidéo / Suivi :

oArène : L'arène définie dans le protocole.

oTaille des zones détectées : pour chaque zone détectée, la valeur de la surface de la zone.

oZones pouvant correspondre à un animal : les zones de l'image détectées par le module de détection et qui peuvent correspondre ( par la taille et la forme ) à un animal.

oZones ne correspondant pas à un animal : les zones de l'image détectées par le module de détection mais qui ne peuvent pas correspondre à un animal à cause de leur taille ou de leur forme.

oVidéo : la vidéo en arrière plan.

Remarque : La sélection des éléments à afficher est propre à chaque protocole.

Certains éléments d'affichage sont configurables ( couleur, largeur du trait, etc ). Pour cela, double cliquez sur l'élément dans le panneau "Affichage" ou bien utilisez le menu contextuel pour ouvrir la boîte de dialogue correspondante :

Remarque : La configuration des éléments est commune à tous les protocoles.

Tête, centre :

Cette boîte de dialogue permet de choisir la couleur et la taille du point qui marque la position du centre ou de la tête.

.

Traces, contour, vitesse :

Cette boîte de dialogue permet de choisir la couleur et le style d'une trace, du contour de l'animal ou d'une courbe de vitesse.

Direction / vitesse :

Cette boîte de dialogue permet de choisir la couleur et le style du vecteur de direction / vitesse, ainsi que l'échelle qui détermine la longueur du vecteur en fonction de la vitesse.

Animal, mouvement, tête de l'animal non détectée :

Animal non détecté :

Par principe l'animal n'est pas détecté dans les zones cachées. Par défaut, ces périodes de non détection ne sont pas affichées dans la zone des courbes. Pour afficher ces périodes il suffit de décocher la case "Masquer dans les zones cachées".

Zones visitées :

Cette boîte de dialogue permet de configurer l'affichage des zones visitées par l'animal.

Couleur : la couleur appliquée sur la zone. Vous pouvez utiliser la couleur de la zone définie dans le protocole ou choisir une autre couleur.

Transparence : le taux de transparence de la couleur. 0 = opaque. 100% = totalement transparent.

Comportements :

Cette boîte de dialogue permet de configurer l'affichage de la position des périodes de comportements ( uniquement les périodes qui sont situées pendant la période d'analyse ).

Vous pouvez choisir d'afficher, au choix, la position :

•du début de la période.

•de la fin de la période.

•du milieu de la période.

•de toute la période. Dans ce cas Ethotrack affiche plusieurs marqueurs sur toute la période entre le début et la fin du comportement. Les marqueurs sont séparés par la distance spécifiée ( 5 centimètres dans l'exemple ).

Vous pouvez également configurer la taille du marqueur de position. Dans le cas d'une taille "selon la durée de la période", la taille du marqueur varie en fonction de la durée de la période :

•très petite si la durée est inférieure à 1 seconde.

•petite si la durée est comprise entre 1 et 2 secondes.

•moyenne si la durée est comprise entre 2 et 5 secondes.

•grande si la durée est comprise entre 5 et 10 secondes.

•très grande si la durée est supérieure à 10 secondes.

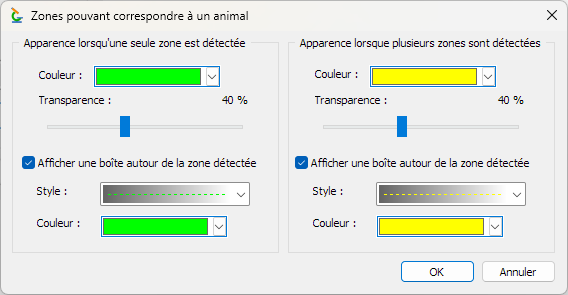

Zones pouvant correspondre à un animal :

Cette boîte de dialogue permet de configurer l'apparence des zones détectées lorsque la taille et la forme de ces zones peut correspondre à un animal.

Pour que la détection soit correcte, une seule zone doit pouvoir correspondre à un animal.

Zones ne correspondant pas à un animal :

Cette boîte de dialogue permet de configurer l'apparence des zones détectées qui ne peuvent pas correspondre à un animal en raison de leur forme ou de leur taille.

Compte à rebours et icône d'enregistrement :

Cette boîte de dialogue permet de configurer l'affichage d'informations lors de l'enregistrement d'une vidéo :

•Compte à rebours avant le début de l'enregistrement ( tel que défini dans le protocole ) et compte à rebours programmable avant la fin de l'enregistrement.

•Icône clignotante pendant la durée de l'enregistrement .

Remarque : ces paramètres sont également utilisés pour l'affichage dans la vue "vidéo courante".
